5 outils centrés en 10 minutes

Utilisation facile et sécurisée pour un centrage à ±2,5µm

Centrage de l’outil sur l’axe X et sur l’Axe Y

Le bon centrage de l’axe Y améliore la qualité de votre usinage , la répétabilité du process et la durée de vie de vos outils

Centrage des outils tournants en radial ( fraise à graver, forets …)




1. Montage facile

Montage sur broche de reprise, en pince ou sur le bonnet de broche.

L'adaptation se fait sur tout type de tours et décolleteuses.

3.Inside R07.jpeg

2. Positionnement de réference

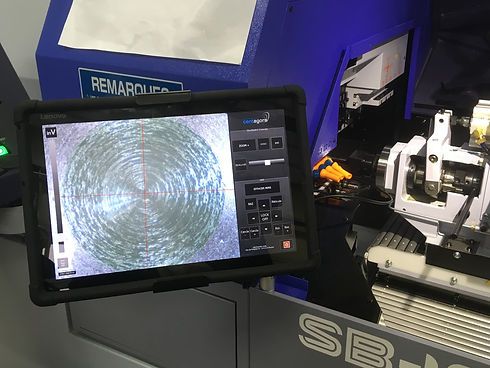

L'écran tactile permet à l'utilisateur de positionner une mire de référence sur la barre de matière à usiner.

Il peut centrer cette mire sur les spires d'usinage ou sur un téton qu'il aura usiner.

Cette mire correspond au centre de rotation de la broche principale.




Dans certaines configurations, l'utilisateur peut aussi placer la mire sur un outil de référence dont il connait l'exactitude de centrage.


3. Centrage des outils sur mire

L'utilisateur visualise directement les outils.


Il les positionne sur la mire de référence avec une précision de ± 2.5 µm.

Il enregistre la position de l'outil.

Le centrage est terminé.

inside_ Outils frontals.JPG

Centrage des outils radiaux

Centrage des outils tournants:

  • alésoirs

  • forets

  • fraises à graver

9. Outils radiaux.png

Plus de danger au travail

L'utilisateur ne se penche plus à l'intérieur de la machine.


Ergonomie et sécurité

Le réglage s'effectue porte fermée en toute sécurité.


Visualisation distincte et précise

L'utilisateur visualise directement l'outil à l’intérieur de la machine.


Le centrage ne subit pas les défauts propres à la concentricité de la broche de reprise.

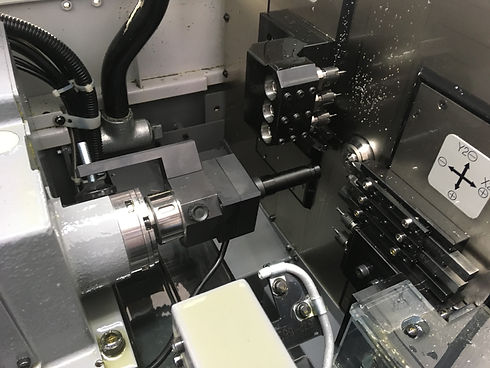

1.Inside sur machine.jpg

Pour tout type de besoin

Application spéciale sur tour conventionnel:

Reprise de posage après trempe.

Centrage d'un diamètre à aléser sur axe de rotation du tour.
