Flexilab
Banc de tests ultra modulaire
Cet appareil ultra modulaire permet de mesurer et contrôler les fonctions du mouvement horloger.
Les modules ajoutés sur la table sont indépendants et paramétrables. Ils permettent d'effectuer tous les tests de vieillissement basés sur la rotation, la traction ou la pression d'un élément.
Le Flexilab est un système évolutif selon les besoins du client. Il y a de nombreuses possibilités comme l’ajout d’embases rotatives, capteur de couple statiques, module Barilab ou Straplab etc...
Une interface software spéciale permet d'effectuer toutes les mesures et contrôles de production liés aux couples.
Intégration de modules
Indépendants et paramétrables :
-
Module traction-pression
-
Module de rotation
-
Module intégrale rotation et traction-pression
-
Module traction-torsion : Straplab
-
Module Barilab : contrôle et mesure du barillet
Extensions et outillages disponibles
-

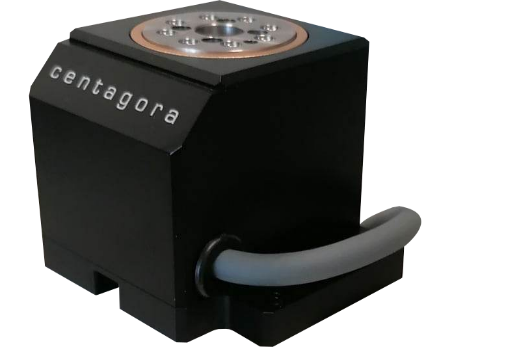

Embase rotative
-
Axe linéaire Y de positionnement
-
Capteur de couple rotatif
-
Posage universel de préhension barillet
-
Porte mouvement concentrique de précision
-
Couronne de travail et outil auto centreur
-
etc
Caractéristiques techniques
Axe linéaire 20N
Précision de positionnement linéaire : ± 10 µm
Résolution de positionnement linéaire : 1 µm
Course : 30 mm
Force nominale : 20 N
Force maximale : 40 N
Force Peak : 60 N
Précision : ± 0.5 N
Echantillonnage : 0.002 sec
Positionnement angulaire : ± 0.5°
Axe linéaire 40N
Précision de positionnement linéaire : ± 2 μm
Résolution de positionnement linéaire : 100 nm
Course : 80 mm
Force nominale : 40 N
Force maximale : 80 N
Force Peak : 114 N
Mesure de force : 1N
Echantillonnage : 0.002 sec
Positionnement angulaire : ± 10°
Capteurs de couple statiques disponibles
Nominal Précision
(travail admissible) (0.01%)
5 mNm ± 5 µNm
10 mNm ± 10 µNm
20 mNm ± 20 µNm
50 mNm ± 50 µNm
Axes rotatifs
Caractérisation moteur
Mesure du couple appliqué à ±10% du couple nominal du moteur
Couples nominaux disponibles (couples maximums de travail):
- 3 mNm (±0.3mNm)
- 10 mNm (±1mNm)
- 23 mNm (±2.3mNm)
- 30 mNm (±3mNm)
- 800 mNm (±80mNm)
Autres couples disponibles sur demande.
Capteurs de Force disponibles
Nominal Précision
(travail admissible)
1 N ± 0.5 mN
5 N ± 2.5 mN
10 N ± 5.0 mN
50 N ± 10.0 mN
Capteur de couple dynamique disponible
Nominal Précision
(travail admissible) (0.005%)
100 mNm ± 50 µNm
