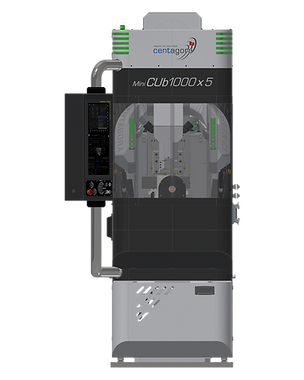

Caractéristiques techniques
Encombrement réduit
​
-
Largeur 800 mm
-
Profondeur 1200 mm
-
Hauteur 2366 mm
-
Empreinte au sol : 1 m2
-
Masse : 1400 kg
Coulisses de haute performance​
-
Système vis à billes
-
Règles de mesure haute résolution Heidenhain 0,0001 mm
-
Vitesse d'avance 16m/min
-
Accélération 1g​
Grandes surfaces usinables​​​
-
Courses X 180 mm, Y 150 mm, Z 150 mm
4 - 5 axes simultanés
​
-
Couple constant : 200 Nm
-
Précision angulaire : ± 2.5 arc sec
-
Répétabilité b et c : inférieure à ± 0,5 arc sec
-
Absence totale de vibration
​

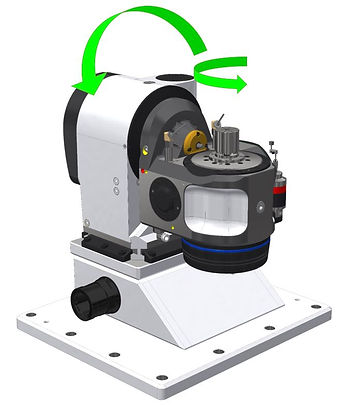

Axe B
-
Course angulaire : - 45° + 110°
-
Vitesse de rotation: 45 tr.min-1
Axe C
-
Course angulaire : ± infini
-
Vitesse de rotation: 55 tr.min-1
Magasin d'outils
-
25 positions Interface HSK-32
-
Option 32 positions HSK-25

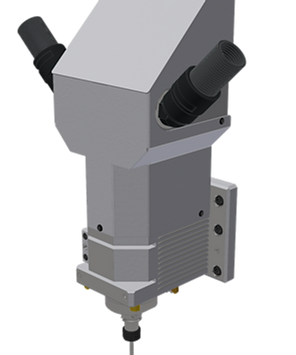

Broche haute fréquence
-
Fraisage jusqu’à 40'000 tr/min
-
Option disponible: 60'000 tr/min

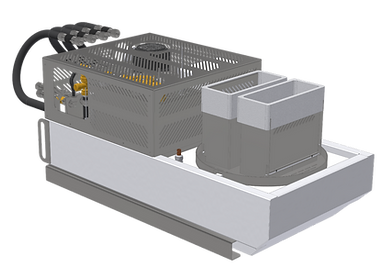

Récupération optimisée des matériaux nobles
La géométrie optimisée du bâti facilite l'évacuation et le nettoyage rapide des copeaux vers un système de doubles poches filtrantes, minimisant ainsi les pertes de matière.
Un bac à copeaux ergonomique assure une récupération efficace des matières précieuses.
​
La seconde position permet d’essorer la poche avant son extraction par l’utilisateur
Options
Table rotative pour chargement en temps masqué
Cellule robotisée
Cellule duo
