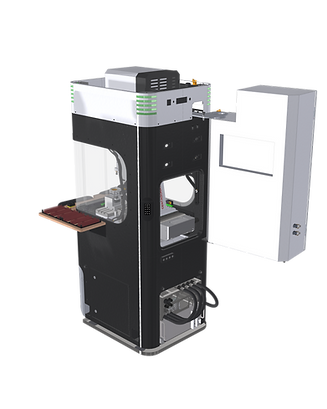

Mini CUb 800
Micro centre d'usinage
3 axes ultra-compact
Empreinte au sol 0.8 m²
Haute résolution de mesure +/- 0.1µm
Déplacement 16 mètres/minute
Changeur d’outils 25 positions HSK32
Broche 40'000 tr/min
Commande Fanuc 0iMF Plus + intégration iHMI
Robotisation Fanuc LR200-iD4S
0.5 µm de répétabilité de positionnement mesurée sur machine tridimensionnelle Zeiss
Le parfait allié de vos processus de reprise et de séparation de composants horlogers haut de gamme.
Le maintient du composant par vacuum assure une parfaite rigidité du composant durant les phases de gravage, diamantage (contournage), séparation etc.
Caractéristiques techniques
Encombrement réduit
​
-
Largeur 800 mm
-
Profondeur 1200 mm
-
Hauteur 2366 mm
-
Empreinte au sol : 1 m2
-
Masse : 1400 kg
Coulisses de haute performance​
-
Système vis à billes
-
Règles de mesure haute résolution Heidenhain 0,0001 mm
-
Vitesse d'avance 16m/min
-
Accélération 1g​

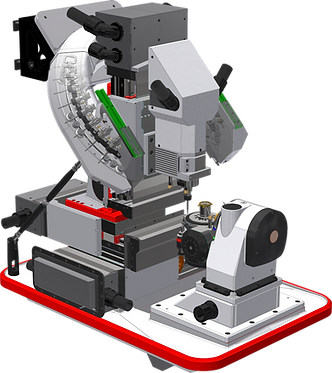

Grandes surfaces usinables​​​
-
Courses X 180 mm, Y 150 mm, Z 150 mm
Magasin d'outils
-
25 positions Interface HSK-32
-
Option 32 positions HSK-25
Broche haute fréquence
-
Fraisage jusqu’à 40'000 tr/min
-
Option disponible: 60'000 tr/min
Récupération optimisée des matériaux nobles
La géométrie optimisée du bâti facilite l'évacuation et le nettoyage rapide des copeaux vers un système de doubles poches filtrantes, minimisant ainsi les pertes de matière.

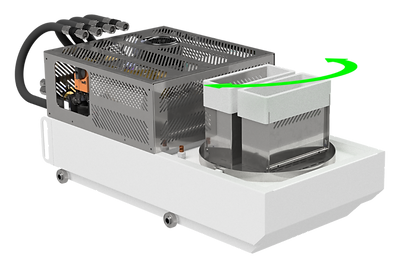

Un bac à copeaux ergonomique assure une récupération efficace des matières précieuses.
​
La seconde position permet d’essorer la poche avant son extraction par l’utilisateur
​
Une porte permet à l'utilisateur d'accéder à l'arrière de l'équipement pour faciliter le nettoyage et l'extraction de matières précieuses
Options

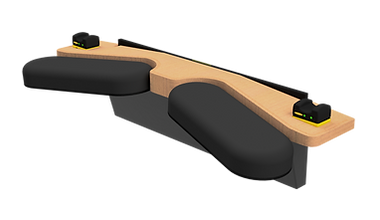

Tablard ergonomique pour chargement manuel
Retournement face a et b
Cellule robotisée
Cellule duo
